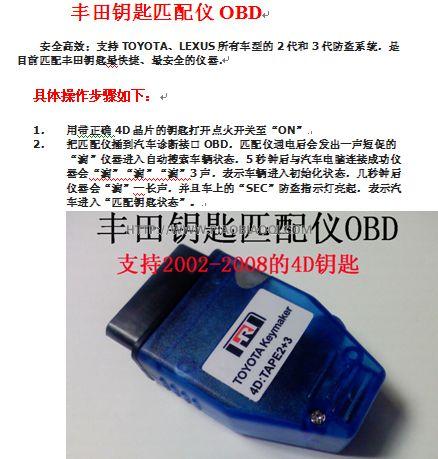

豐田OBD匹配儀
使用說明：
豐田OBD鑰匙匹配儀，無需連接任何電腦，增加一把鑰匙只需20秒左右，支持所有豐田4D 60、63、67晶片和智能鑰匙的防盜系統， 支持K線和CANBUS協議，是目前匹配豐田、凌志車型鑰匙全丟的最快捷的儀器。
操作步驟如下：
一匹配普通4D晶片鑰匙方法：
1 、選擇鑰匙晶片的類型，如原車有一支鑰匙用AD90讀取原車鑰匙晶片是4D-67，必須找到4D-67的晶片鑰匙才能進行下一步操作。鑰匙全丟可備幾種晶片一個個測試，用帶晶片的鑰匙打開點火開關至ON 。
2、首先初始化，把豐田OBD匹配儀插到汽車診斷口OBD，匹配儀通電后會發出一聲短促的：滴：儀器進入自動搜索車輛狀態，7秒鐘后與汽車電腦連接成功儀器會：滴：滴：叫2至3聲，（叫兩聲，表示車輛系統是二代，叫三聲表示系統是三代）等待20秒鐘后儀器會滴長鳴，表示防盜盒系統初始化完畢，拔下豐田匹配儀然后進入下一步學習鑰匙進防盜電腦。
3、學習鑰匙進防盜電腦的方法；
（1）、匹配2把主鑰匙和1把副鑰匙到IMMO電腦（注意：必須要有2把新的主鑰匙和1把副鑰匙自動關閉學習程序）
（a）、插入第一把新的鑰匙到點火鎖中等5秒，SEC燈亮。（插入鑰匙不能打開點火）
（b）、插入另一把主鑰匙到點火鎖中等5秒SEC燈亮（插入鑰匙不能打開 點火）
（C）、插入把副鑰匙到點火鎖中，SEC燈滅。（插入鑰匙不能打開點火）。
（2）、只匹配1把或2把主鑰匙到IMMO電腦（匹配完成后必須手動關閉匹配模式）
（a）、插入第1把鑰匙等5秒，SEC燈亮。（插入鑰匙不能打開點火）
（b）、插入第2把鑰匙等5秒，SEC燈亮。（插入鑰匙不能打開點火）
（c）、插入第1把剛匹配好的主鑰匙，很快的開關點火開關5次，然后取出。
（2002到2005年的霸道，結束學習鑰匙模式；拔出最后一把鑰匙后，踩剎車踏板6次，SEC燈滅）。
二、匹配智能鑰匙方法：
1、 有主鑰匙增加其他鑰匙一把，原車智能鑰匙拿開離車子1米左右（不能讓車子識別到原車智能鑰匙），再把匹配儀插到汽車診斷接口OBD，匹配儀通電后會發出一聲短促的‘滴‘聲，儀器進 入自動搜索車輛狀態，按放啟動按鍵二至三次，以喚醒防盜電腦。幾秒鐘后設備連接汽車成功，設備會“滴”叫4-5聲，（叫4聲表示系統是4代K系統，叫5聲表示系統是5代CANBUS系統）等待20秒鐘后儀器會滴長鳴，表示汽車進入增加鑰匙狀態“ 3增加智能鑰匙；把原車智能鑰匙（有標志的一面）靠近啟動按紐，此時會聽到“滴”滴“兩聲，SEC燈閃兩次：在5秒鐘之內，把你要匹配的 智能鑰匙靠近‘啟動按鈕’ 此時會聽到“滴”滴“兩聲，SEC燈閃兩次，當學習完所有的智能鑰匙后，需要等待30秒直到SEC燈閃爍，系統會自動關閉學習模式。
2、 鑰匙全丟或只有副鑰匙時，需要做初始化：
(1)、按住設備上的LED按鍵，并把它插入OBD，等設備‘滴’‘滴’兩聲后放開按鍵，此時設備進入搜索車輛狀態。
(2)、按住啟動按鍵二至三次，以喚醒防盜電腦。
幾秒鐘后與汽車電腦連接成功儀器會‘滴’叫4-5聲，（叫4聲表示系統是4代K系統，叫5聲表示系統是5代 CANBUS系統）；
5秒鐘之后‘SEC’燈熄滅‘等待10-16分鐘后設備會’滴‘長鳴，并且車上的’SEC‘燈閃爍幾次，表示汽車進入’學習鑰匙狀態。
(3)、鑰匙全丟匹配；把需要學習的每一把智能鑰匙（有標志的一面）靠近啟動按鈕，此時會聽到‘滴‘滴’兩聲，SEC會閃兩次；當你學習完所有的智能鑰匙后，需要等待30秒直到SEC燈閃爍，系統會自動關閉學習模式。
重要提示：
1、必須使用正確的豐田4D晶片及全新的智能鑰匙，并且正確操作步驟，否則匹配不成功。
2、如發現不能匹配鑰匙，且‘SEC’燈一直閃，可以用T300等儀器進防盜系統清除故障碼。
3、如果學習完鑰匙后，鑰匙可以啟動但SEC還不滅，可能你用的鑰匙是副鑰匙，只有用主鑰匙才能手動關閉學習模式。
|
